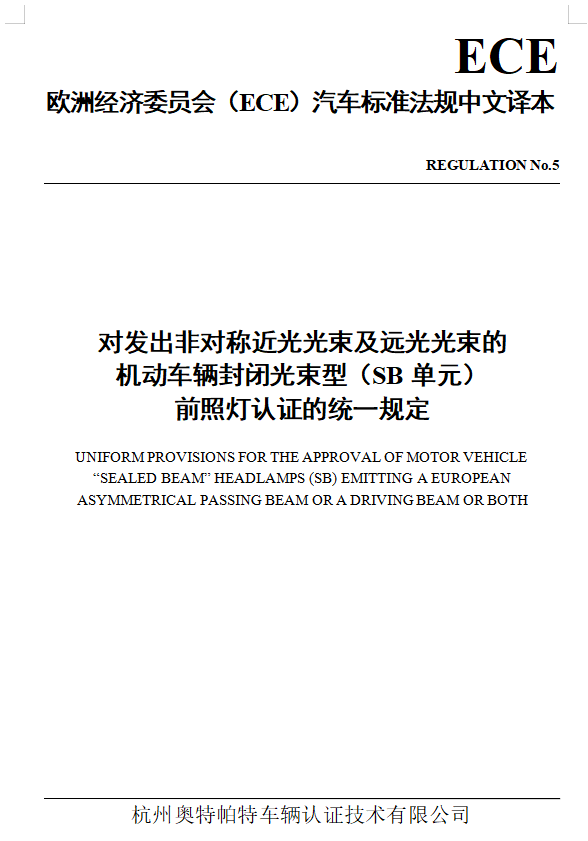

5 号法规
对发出非对称近光光束及（或者）远光光束的
机动车辆封闭光束型（SB 单元）前照灯认证的统一规定
1 适用范围(1)
本法规适用于可以安装玻璃配光镜或者塑料配光镜的汽车前照灯。
2 定义
在本法规中使用下述定义：
2.1 “封闭光束型（SB 单元）前照灯单元”：指由下列部件组成的前照灯：一个反射镜系统、一套配光镜系统以及一个或者若干个电光源。上述各个部件应作为一个整体并在生产过程中封装起来。并且不可随意拆卸，以避免使 SB 单元不能使用。
2.2 “配光镜” ：指通过照明表面传播光线的前照灯的最外层部件。
2.3 “镀层（保护层）”：指在配光镜的外表面上镀的一层或者多层某种保护材料。
2.4 不同类型的 SB 单元指在以下几个方面存在着本质差别的单元：
2.4.1 前照灯商标或者名称；
2.4.2 前照灯光学系统的特性；
2.4.3 前照灯包含的，在使用时通过反射效应、折射效应、吸收效应和／或变形能够改变光学效果的附件；
2.4.4 额定电压（如果只是额定电压有所改变，则可以授予相同的认证号）；
2.4.5 额定功率；
2.4.6 灯丝形状；
2.4.7 所发出光束类型（远光光束、近光光束或者二者皆有）；
2.4.8 对右侧（或者左侧）通行规则，或者同时对这两种通行规则的适应性；
2.4.9 发光的颜色；
2.4.10 配光镜以及镀膜所用的材料（如果有）。
（1）本法规允许执行本法规的协议方禁止在装有本法规认证的塑料配光镜的前照灯组件上安装机械式前照灯清洁装置（擦拭器）。
3 认证申请
3.1 由产品商标的所有者或者其正式指定的代理人提交认证申请。该申请中需要说明：
3.1.1 SB 单元是否能够发出近光光束或者远光光束，或者发出两种光束；
3.1.2 如果前照灯能够发出近光光束，则应该说明其是否是为左侧及右侧两种通行规则而设计的，或者只是为其中的一种通行规则设计的；
3.1.3 封闭光束前照灯单元是否适用于农用车辆、林地拖拉机或者其它低速车辆（详见附录 1）。
3.2 每一份认证申请中均需要附有以下内容：
3.2.1 一式三份的图纸，这些图纸应足够详尽以能够识别前照灯的型号并给出 SB 单元的正视图（如果有，和配光镜类型的说明）和剖视图。在产品正视图及侧视图上按照 2:1 的比例绘制灯丝及（阳、阴极）护罩；图纸上必须标明与圆形认证标志有关的认证号以及附加符号的位置；
3.2.2 一份简要的技术说明材料；
3.2.3 对样品的规定如下：
3.2.3.1 对于申请认证得发白光的 SB 单元：5 个样品；
3.2.3.2 对于申请认证的发色光的 SB 单元：一个发色光的样品，五个发白光的样品。发白光的样品只是因为配光镜或者滤光镜有无颜色而与提交认证的型号有区别；
3.2.3.3 对于发出有色光的 SB 单元，其与发出白光的 SB 单元的区别在于：二者发出的光的颜色不同；两组单元以前均符合下面第 6 条、第 7 条以及第 8 条的有关要求；只需要一个发有色光的 SB 单元样品，就可
以实施下面第 9 条中所描述的检测。
3.2.4 对配光镜所用塑料的检测：
3.2.4.1 十三片配光镜；
3.2.4.1.1 其中六片可以由六个塑料材料样品代替。对塑料材料样品的要求：每一片的尺寸至少为 60mm×80mm，外表面为平面或者凸面，中部为一块尺寸至少为 15mm×15mm 足够平的表面（曲率半径不小于 300mm）。
3.2.4.1.2 按照批量生产的工艺要求，加工上述配光镜元件或者塑料材料样品。
3.2.4.2 按照制造厂的说明可以安装在配光镜上的反光镜。
3.3 如果已经对配光镜和镀层所使用的材料进行了检测，应该附有这些材料的性能试验报告。
3.4 在通过型号认证之前，行政管理部门应证实制造厂有保证对生产一致性进行有效控制的控制程序。
。。。。。。
